概述

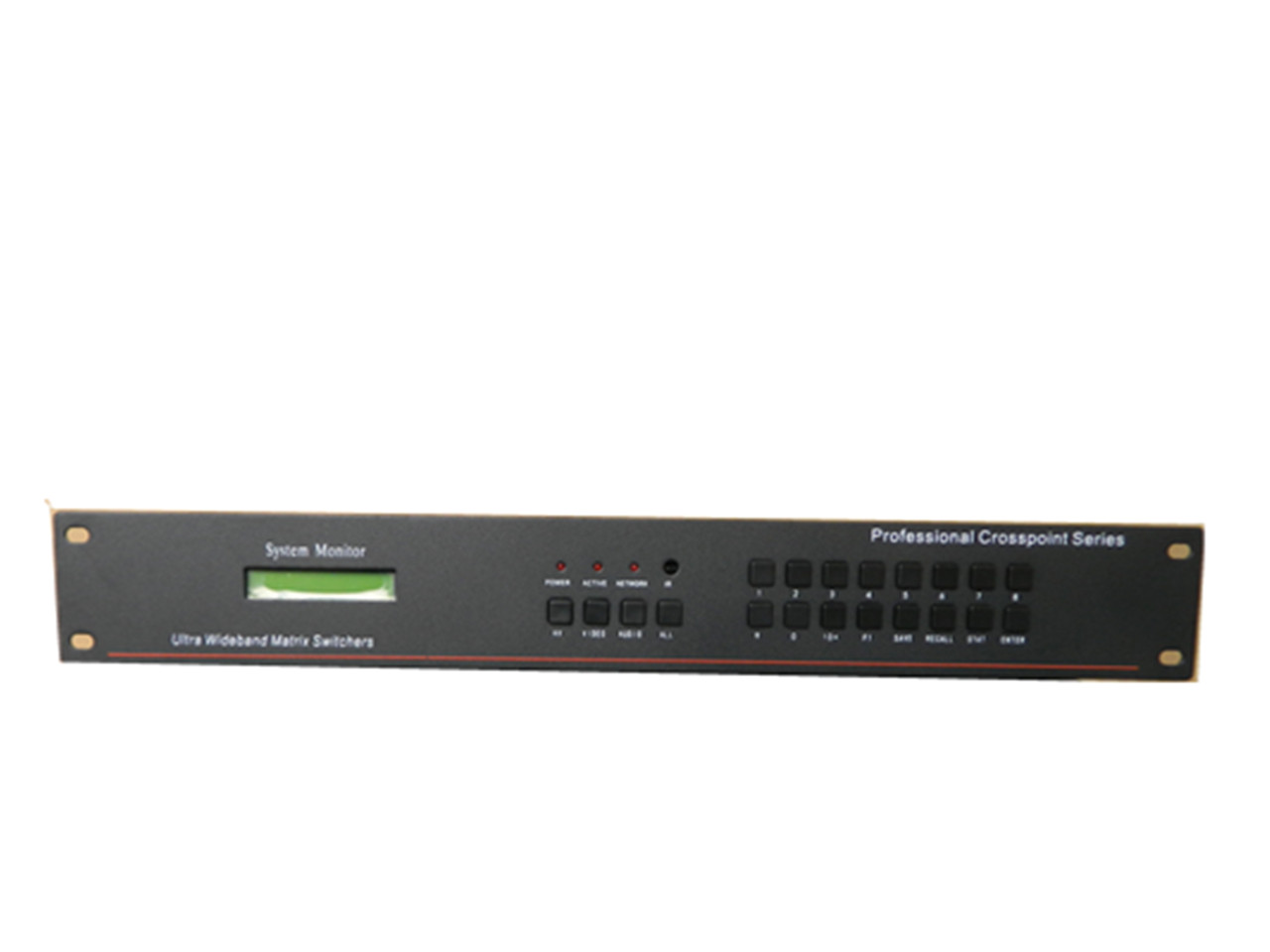

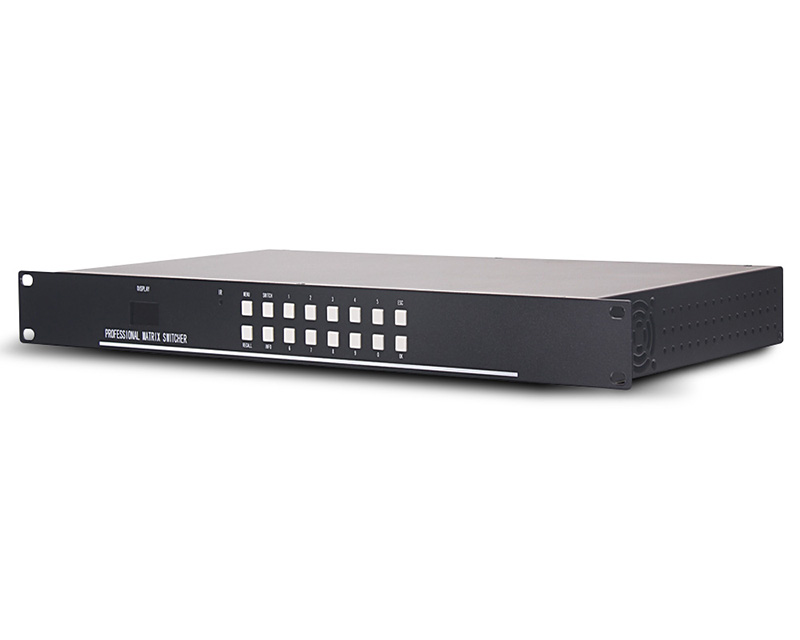

HDMI矩陣切換器，是一款高性能的電腦信號專業切換設備，用于多個HDMI電腦信號輸入輸出交叉切換，提供獨立的HDMI輸入、輸出端子，每路HDMI分量信號單獨傳輸、單獨切換，使信號傳輸衰減降至最低，圖像和聲音信號能高保真輸出。

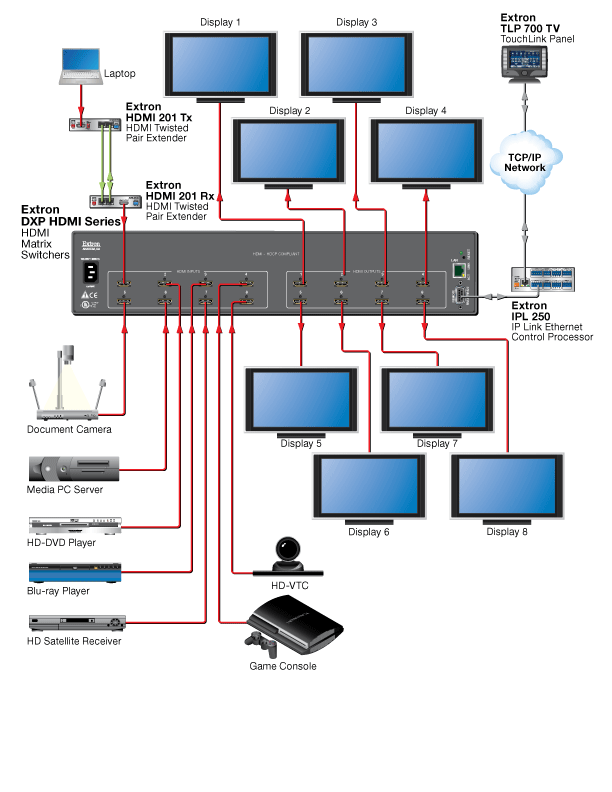

HDMI矩陣主要應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等要求極高清晰度的場合。本產品帶有斷電現場保護、LCD液晶顯示、音視頻同步或分離切換等功能，帶輸入前端精確自適應補償，支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有有效的信號接入,支持負載接入狀態監測，能實時監測和顯示輸出通道是否連接有負載，并具備RS232通訊接口，可以方便與個人電腦、中控系統或各種遠端控制設備配合使用。

性能

1、 采用最新32位內嵌式處理器；

2、 采用大規模高分辨率芯片，具有長線驅動功能輸出距離實測30米1080P；

3、 采用信號長距離傳輸失真增益補償技術；

4、 采用可編程邏輯陣列電路（CPLD），性能更穩定；

5、 內置可擴展64個場景控制存儲模式；

6、 輸入和輸出接口均采用靜電保護電路，性能更穩定；

7、 兼容市場所有同類產品的代碼和指令；

8、 全貼片SMD工藝，特有ESD靜電保護功能；

9、 本產品設計中采用雙核處理技術，有更優秀的整體性能，并且在并發多任務時，會根據每個不同的需求來進行合理的協調，讓每一項任務都可以在最理想的運行條件下完成運算，從而提高工作效率，用戶也同時可以在多個應用環境中進行快速切換，這樣會讓用戶在同時進行多項任務時，仍然可以井井有條地完成所有的任務，避免了和大屏幕拼接系統連接時出現死機、切換速度慢和不能接收命令的現象；

10、 本產品帶有斷電現場切換記憶保護、LCD液晶顯示等功能，具備RS232通訊通訊接口，可以方便與電腦、遙控系統或各種中控系統設備（如MV和其他控制系統）配合使用；

11、 全球通用寬電壓開關電源設計，可適應交流86-260V，50/60Hz；

12、 高品質、大批量生產，有較高的兼容性和穩定性，有較高的性價比；

13、 支持分辨率最高為1920x1080 60hz的刷新頻率；

14、 本產品帶串口環接功能，可級聯256臺設備。

參數

視頻

帶寬……………………10.5 GHz,全數字　

最大支持分辨……………………………1920x1200@60

位時鐘抖動:……………………………………<0.15 Tbit

最大時鐘頻率…………………………………<165MHZ

輸入輸出時鐘相位差……………………………<100PS

視頻輸入\輸出

接口…………………………………………HDMI母接口

最小/最大電平………………T.M.D.S 150<1200MV< font>

1920x1200@60時，建議最大輸入距離:小于15米

視頻輸出

最小/最大電平:……………T.M.D.S 150<1200MV< font>

建議最大輸出距離小于30米，在1900x1200@60時

（推薦使用認證過的HDMI專用線材）

多種控制方式

1、矩陣面板按鍵

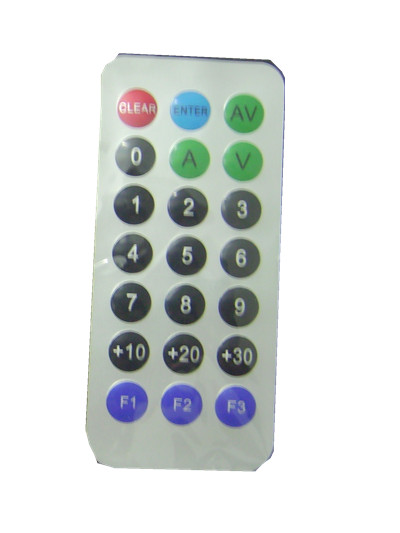

2、紅外遙控器

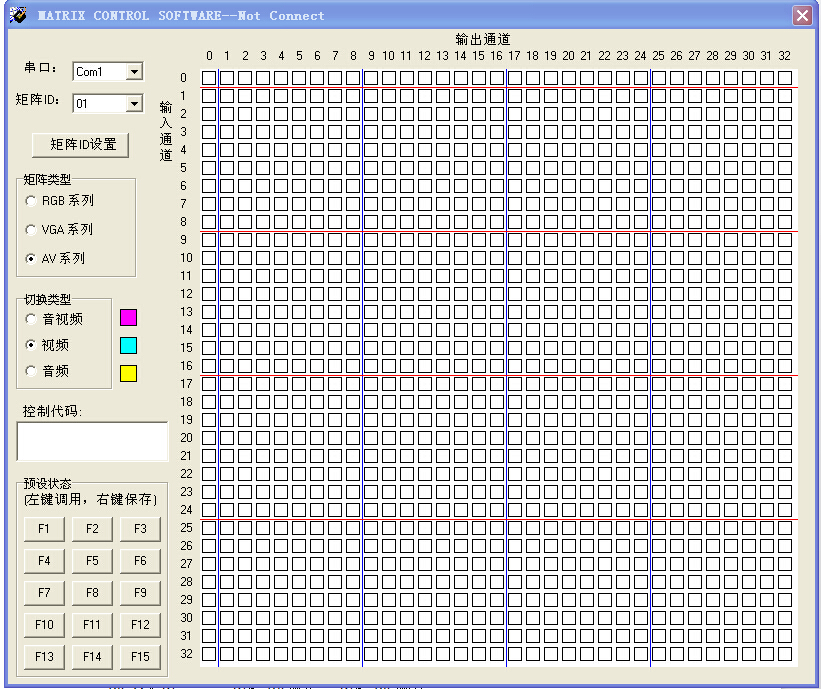

3、RS232協議軟件控制

4、手持控制盒

型號

HDMI4×4            4路HDMI輸入，4路HDMI輸出

HDMI8×8            8路HDMI輸入，8路HDMI輸出

HDMI 8×16          8路HDMI輸入， 16路HDMI輸出

HDMI16×16         16路HDMI輸入，16路HDMI輸出

HDMI16×8          16路HDMI輸入， 8路HDMI輸出

HDMI 16×24        16路HDMI輸入， 24路HDMI輸出

HDMI16×32         16路HDMI輸入， 32路HDMI輸出

HDMI32×8          16路HDMI輸入， 8路HDMI輸出

HDMI 32×16        16路HDMI輸入， 16路HDMI輸出

HDMI24×24         24路HDMI輸入， 24路HDMI輸出

HDMI 32×32         32路HDMI輸入， 32路HDMI輸出

HDMI48×16         48路HDMI輸入， 16路HDMI輸出

HDMI 48×32         48路HDMI輸入， 32路HDMI輸出

HDMI 48×36         48路HDMI輸入， 36路HDMI輸出

HDMI144×144       144路HDMI輸入， 144路HDMI輸出

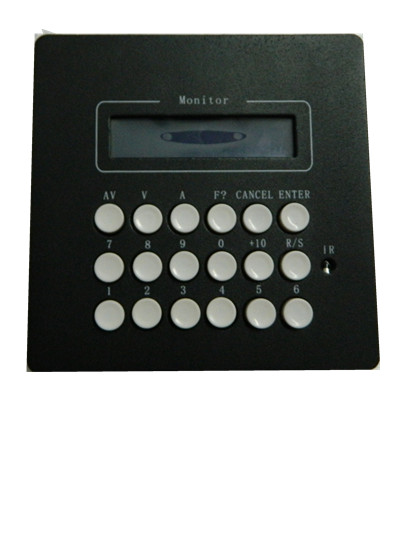

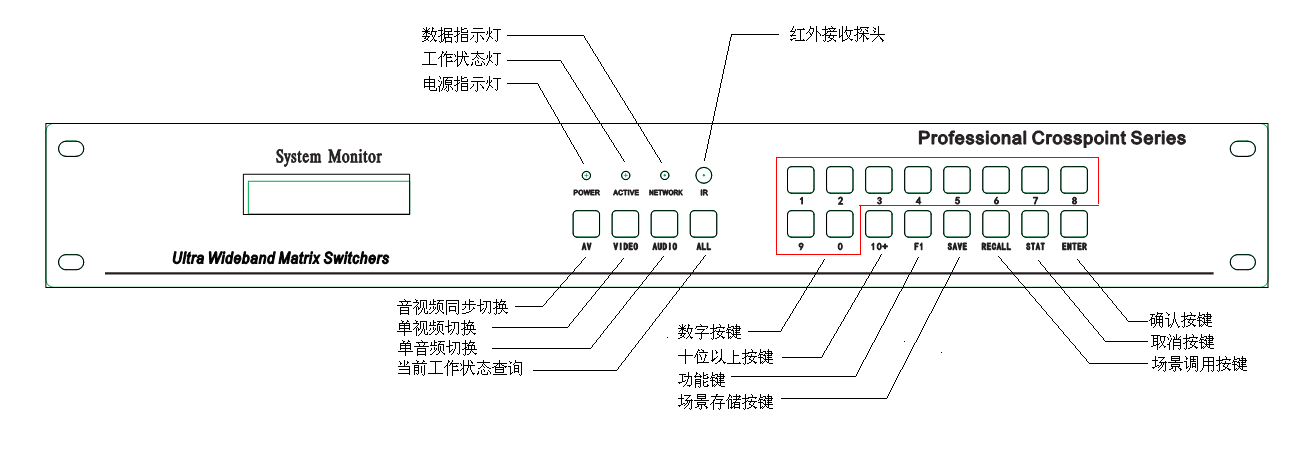

前面板按鍵說明

信號切換

音視頻同步切換：AV+輸入通道+輸出通道+確認（ENTER）

單視頻切換：VIDEO+輸入通道+輸出通道+確認（ENTER）

單音頻切換：AUDIO+輸入通道+輸出通道+確認（ENTER）

當前場景存儲：SAVE+需要存儲場景編號+確認（ENTER）

調用場景存儲：RECALL+需要調用場景編號+確認（ENTER）

F1功能鍵默認調用存儲場景一

10+按鍵，按下一次表示10，按兩次表示20，LED顯示屏有提示

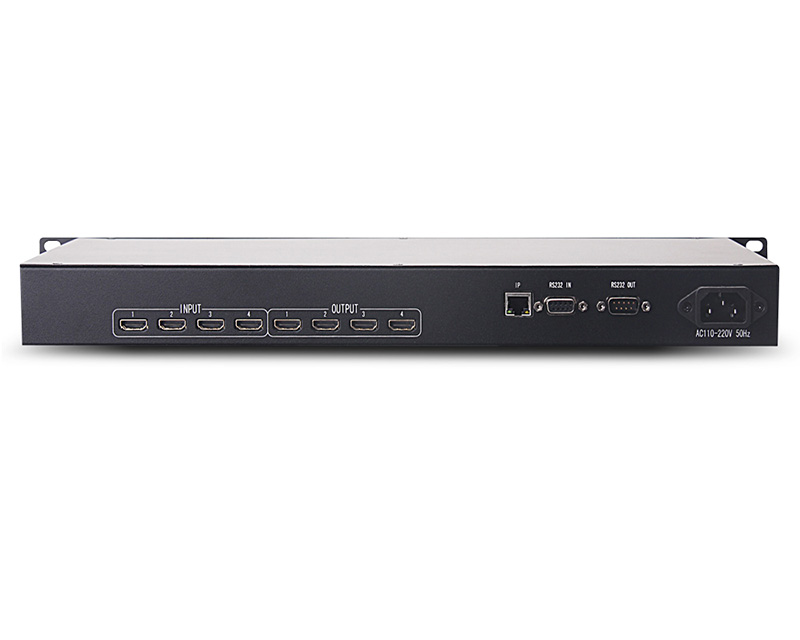

串口說明

  RS232  IN

RS232  OUT

RS232輸入端口是9針母頭，2腳TX，3腳RX，5腳GND，連接電腦或者中控串口使用直通線

RS232輸出端口是9針公頭，2腳RX，3腳TX，5腳GND，連接下一臺設備使用直通線
