市面上有真正的“無縫拼接屏嗎?一起來漲知識
市面上很多商家都喜歡說自己的拼接屏是無縫拼接屏,也有很多的企業想找無縫拼接屏,但是現在的拼接屏技術真的能實現“無縫”拼接嗎?這個是十分不現實的,假如真的無縫,那就不用叫做拼接屏了。
LCD液晶拼接是近幾年興起的一項新的拼接技術,英文全稱為L(zhǎng)iquidCrystalDisplay,LCD的構造是在兩片平行的玻璃當中放置液態的晶體,兩片玻璃中間有許多垂直和水平的細小電線,透過通電與否來控制桿狀水晶分子改變方向,將光線折射出來產生畫面。LCD由兩塊玻璃板構成,厚約1mm,其間由包含有液晶材料5μm均勻間隔隔開。
因?yàn)橐壕Р牧媳旧聿⒉话l(fā)光,所以在顯示屏兩邊都設有作為光源的燈管,而在液晶顯示器背面有一塊背光板(或稱勻光板)和反光膜,背光板是由熒光物質組成的可以發射光線,其作用主要是提供均勻的背景光源。背光板發出的光線在穿過第一層偏振過濾層之后進入包含成千上萬液晶液滴的液晶層。

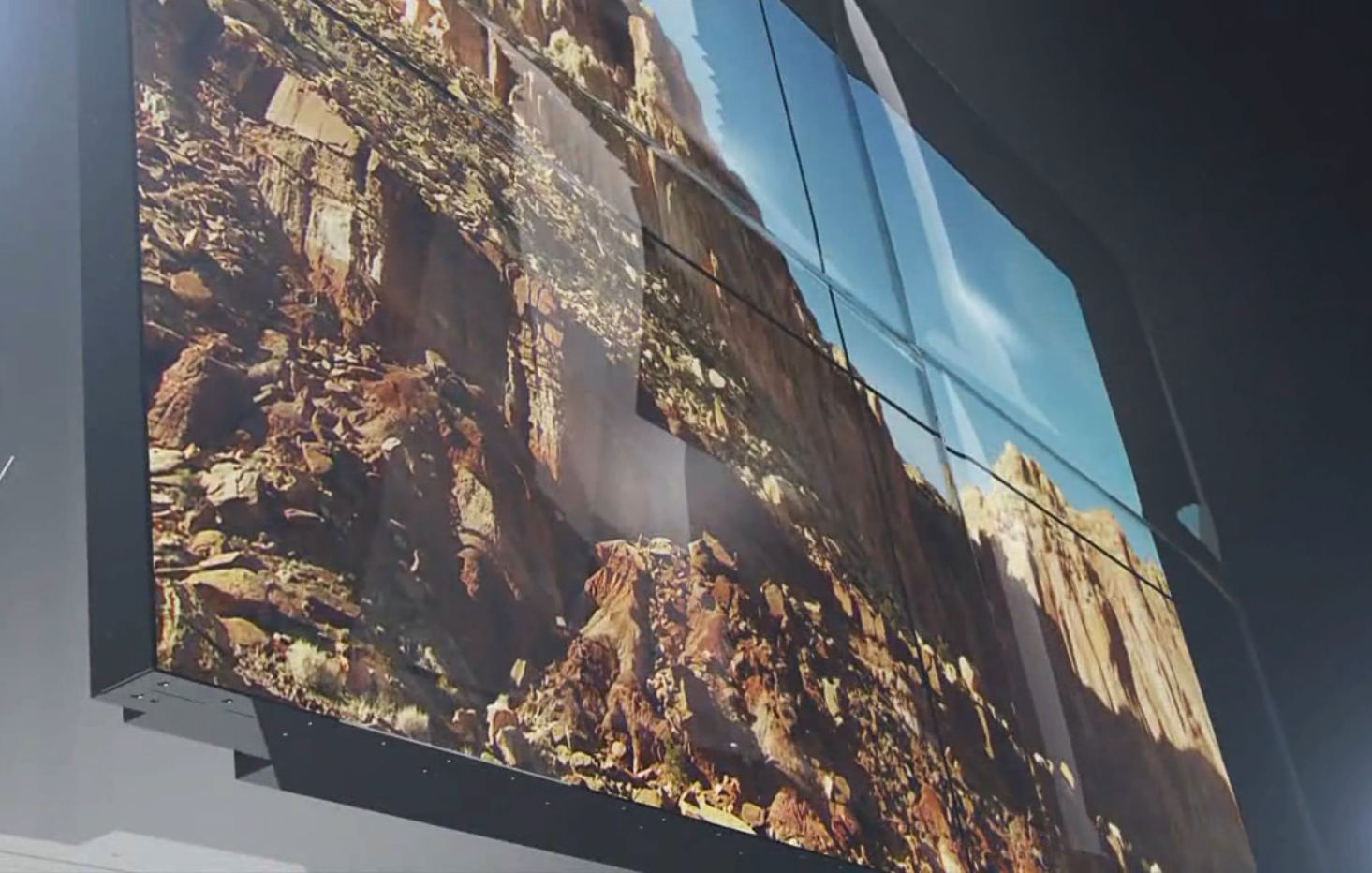

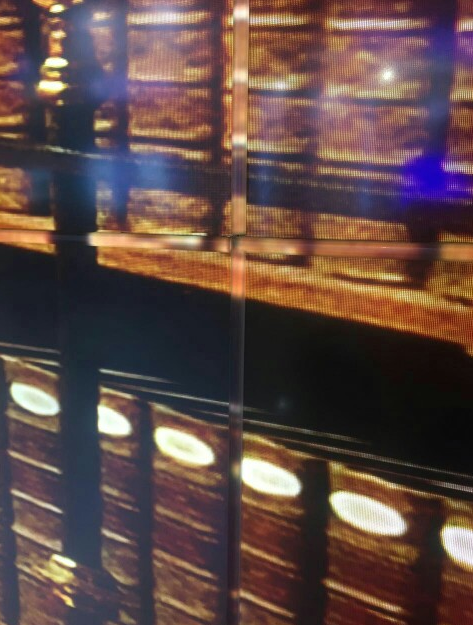

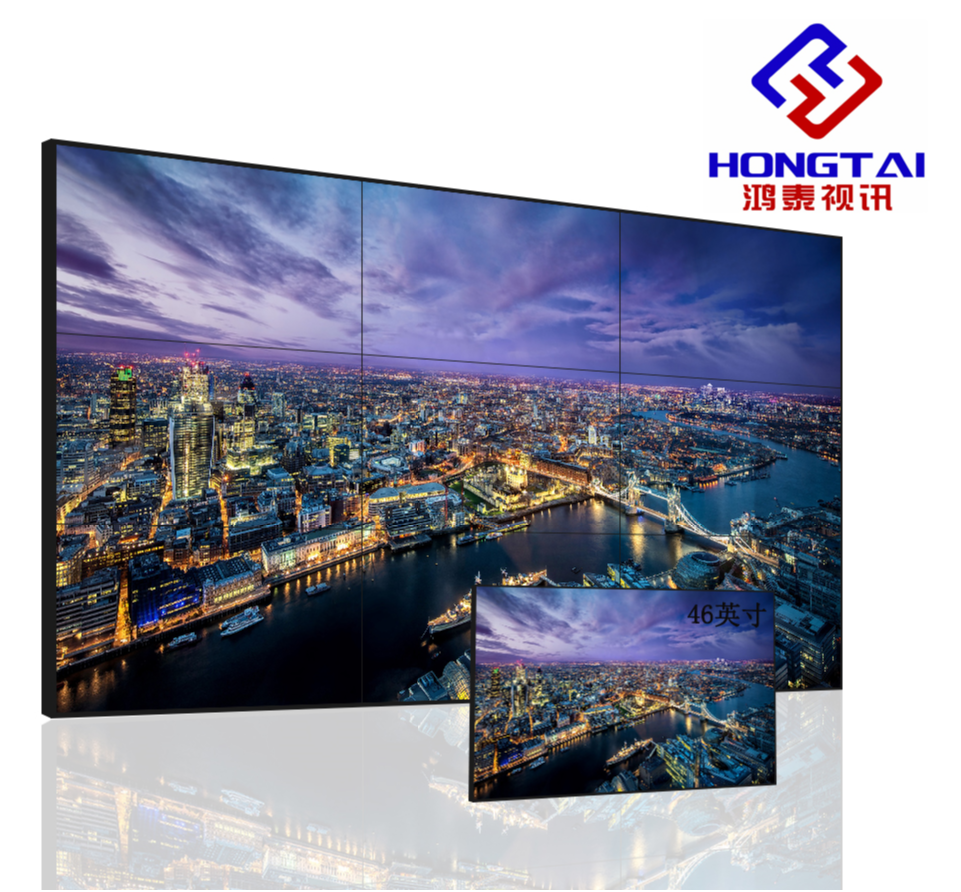

現在的拼接屏縫隙普遍都在1.8毫米左右,而號稱“無縫”拼接屏,只是采用先進技術,將屏塊間的縫隙縮小到0.5毫米左右(當然因?yàn)橐壕溜@示的畫面很細膩,所以0.5毫米縫隙在極近距離查看也是挺明顯的),所謂液晶無縫拼接屏顯示技術,是采用專業級超窄邊LCD無縫拼接屏顯示單元拼接的方式,通過拼接控制軟件系統,來實現大屏幕拼接顯示效果的一種拼接屏體。
液晶層中的液滴都被包含在細小的單元格結構中,一個或者多個單元格構成屏幕上的一個像素。在玻璃板與液晶材料之間是透明的電極,電極分為行和列,在行與列的交叉點上,通過改變電壓改變液晶的旋光狀態,液晶材料的作用類似于一個個小的光閥。在液晶材料周邊是控制電路部分和驅動電路部分。
當LCD中的電極產生電場時,液晶分子就會產生扭曲,從而將穿越其中的光線進行有規則的折射,然后經過第二層過濾層的過濾在屏幕上顯示出來。
所謂的無縫拼接屏,都逃不過兩大類:
一、利用LED像素補償技術實現圖像還原的電子無縫拼接屏技術;二、利用物理媒介光學折射原理實現無縫顯示的光學無縫拼接屏技術。
1、電子無縫拼接屏
它的工作原理是把原有的液晶拼接屏產品的邊框去掉,在拼縫表面添加小于P1.5mm的LED發光材質,內部有兩排燈珠構成,發光材質連接到拼接屏中的PCB線路上,通過拼接屏側面添加芯片控制LED裝置發光,還原被黑色邊框所遮蔽的圖像。
2、光學無縫拼接屏

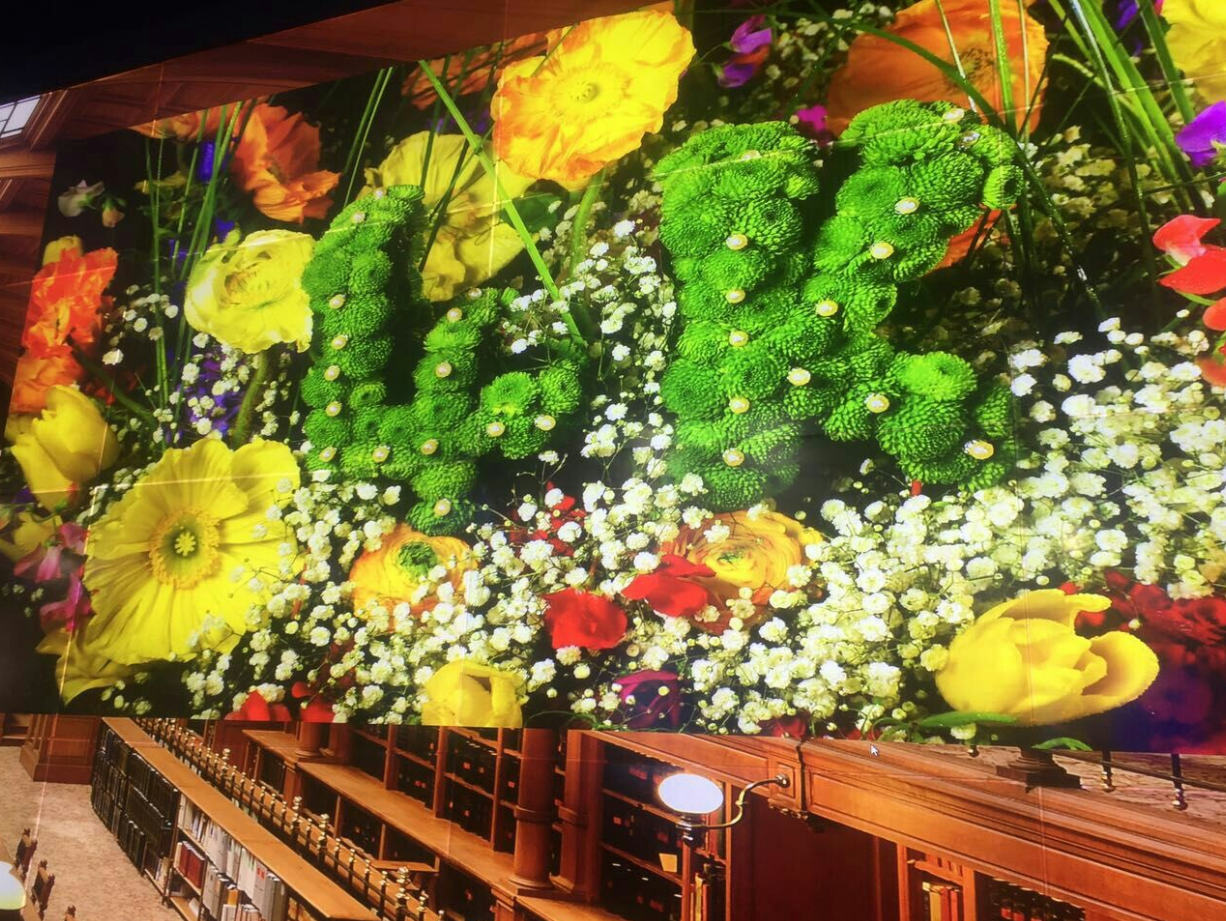

光學無縫拼接屏工作原理就是在液晶屏幕前方安裝了一層光學玻璃,玻璃的四個角用了斜面弄處理技術,在顯示圖像的時候,通過光經過玻璃所產生的折射現象,對黑邊進行隱藏和削弱,達到無縫顯示效果。
